自由落镖法冲击试验

落镖和落球法冲击试验是把落体（包括落镖、砝码和锁紧环）或钢球由已知高度自由落下对试样进行冲击，测定试样冲击性能的方法。落体或钢球的下落高度、质量直接影响试验结果，而且落体冲头的形状尺寸也会对结果影响很大。     在软包装行业中通常使用落镖冲击法，相关标准有GB/T 9639，ISO 7765-1，ASTM D 1709-01等。采用具有半球状冲击头的落镖，尾部提供了一个较长的细杆用来固定砝码，适用于厚度小于1mm的塑料薄膜或薄片在给定高度的自由落镖冲击下，测定50%塑料薄膜或薄片试样破损时的冲击质量和能量。

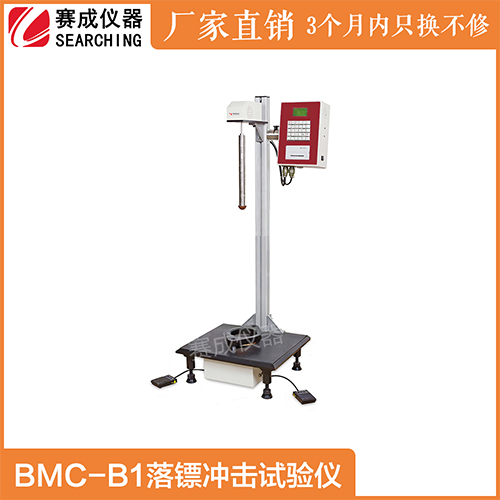

BMC-B1 落镖冲击试验仪

技术特征

试验方法A、B两种实验模式，并自动判断实验状态

落镖采用电磁吸挂原理，可自动释放，有效地避免了人为因素引起的系统误差

专业计算机软件支持测试结果多种单位显示，输出和打印功能，清晰直观地将测试结果展示给用户

试样气动夹持，手动与脚踏双重启动模式，内置观察灯的独特设计，方便用户快速准确地进行试验操作

微型打印机和标准的USB接口，方便系统与电脑的外部连接和数据传输

测试原理

试验开始时，首先选择试验方法，估计一个初始质量和Δm值，进行试验，如果第一个试样破损，用砝码Δm减少落体质量；如果第一个试样不破，须用砝码Δm增加落体质量依此进行试验。总之，利用砝码减少或增加落体质量，取决于前一个试样是否破损。20个试样试验后，计算破损总数N，如果N等于10，试验完成；如果N小于10，补充试样后，继续试验直到N等于10；如果N大于10，补充试样后，继续试验直到不破损的总数等于10为止，最后由系统自动计算冲击结果。

该仪器符合多项国家和国标标准：ISO 7765-1-1988 GB /T 9639.1-2008 ASTM D1709、JIS K7124-1

测试应用

基础应用：薄膜、薄片,       适用于厚度小于1mm塑料薄膜、薄片、复合膜的的抗冲击性能测试。如PE保鲜膜、缠绕膜、PET片材、各种结构的食品包装袋、重包装袋等;

铝箔、铝塑复合膜     适用于铝箔、铝塑复合膜的抗冲击性能测试;

纸张、纸板测试,     适用于纸张、纸板的抗冲击性能测试

扩展应用：肩衬冲击测试，    适用于肩衬的落镖冲击测试，将肩衬试样放在专用试验夹具上，选用一定质量的镖头，从一定高度对肩衬试样进行冲击，根据试样破损情况，判断试样的抗冲击性能

技术指标

测量方法：A法、B法（可选）

测试范围：A法：50～2000g      B法：300～2000g

          0.66土0.01m（A法） 1.50土0.01m（B法）

测试精度：0.1g（0.1J）

试样装夹：气动

气源压力：0.6MPa（气源用户自备）

气源接口：Ф8mm 聚氨酯管

试样尺寸：＞150mm×150mm

电源：AC 220V 50Hz

重量：70kg

外形尺寸：A法：500mm（L）×450mm（W）×1320mm（H）

          B法：500mm（L）×450mm（W）×2160mm（H）

配置

标准配置：A法配置、微型打印机

选用配置：B法配置、专业软件、通信电缆

注：本机气源接口系Ф8mm聚氨酯管；气源用户自备。
