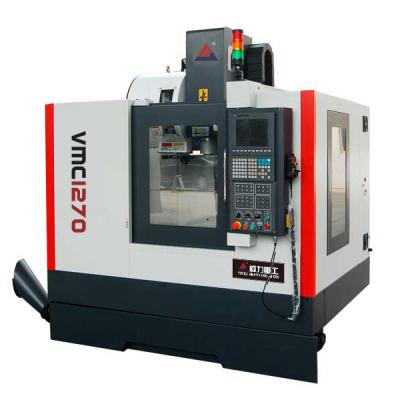

VMC1270模具加工中心

　　该款VMC1270模具加工中心属线轨数控铣床，高速高精度，整机采用钢结构无缝焊接，钢性强，不变形；该机床拥有完善的安全系统。广泛应用于机械、飞机、电器、船舶、容器、仪表、包装、不锈钢制品及装潢行业，可满足各个行业不同材质的加工要求。

　　一、VMC1270模具加工中心主要技术参数：

机床型号Model of machine tool			VMC1270
项目Project		单位Unit	规格Specification
工作台 Worktable	工作台尺寸（长宽）Table size (LengthWidth)	mm	1400×710
	工作台T型槽T-slot	mm	5-18×120
	承载力Max.weight on table	Kg	1000
行程	X轴最大行程X axis	mm	1300
	Y轴最大行程Y axis		700
	Z轴最大行程Z axis		610
	主轴中心至立柱导轨距离Spindle center to column		765
	主轴端面至工作台面距离spindle nose to worktable		140-750
主轴 Spindle	主轴锥孔型号Spindle taper		BT40(BT50)
主轴 Spindle	主轴转速Spindle speed	rpm	8000
主轴电机 Motor	主轴电机功率Spindle motor	kw	11/15
三轴伺服电机 Servo motor	三轴伺服电机功率Servo motor	kw	3.5
X/Y/Z电机联接方式Motor connection mode			直联 Direct connection
滚珠丝杆规格Ball screw			4010
X/Y/Z轴导轨形式Guide way			滑轨 Box way
X/Y/Z轴进给速度Feed speed of each axis		mm/min	20-5000
X/Y/Z轴快速移动速度Rapid movement speed in X/Y/Z		mm/min	10000
X/Y/Z轴定位精度Positioning		mm	0.01
X/Y/Z轴重复定位精度Repeatability		mm	0.005
光机约重bare engine weight		t	7.8

　　二、VMC1270模具加工中心主要配置：

　　1.树脂砂铸件（国产）

　　2.主轴（台湾）

　　3.滚珠丝杆及精密螺母C3级（台湾）

　　4.增压缸(台湾)

　　5.线性滑轨（国产）

　　6.油漆（台湾）

　　7.轴承（日本）

　　8.进口联轴器

　　9.导轨防护罩（台湾）

　　10.电动润滑系统(不含润滑泵)(国产)
